Я сам столкнулся с этой проблемой, когда купил плату Bigtreetech-Skr-V1.3. Три дня курил документацию к этой плате. Волосы уже стояли дыбом, и кое-где подгорало. Ну все делаю правильно а шаговые моторы делают ДрДрДр и ВСЕ! Чистая случайность помогла мне запустить шаговики.
Нигде в интернете я не нашел информации почему не запускаются моторы.
Вот перед вами плата и распиновка подключения шаговых моторов. Как видите идет подключение мотора 2B2A1A1B. Одна обмотка два центральных контакта, вторая два крайних.

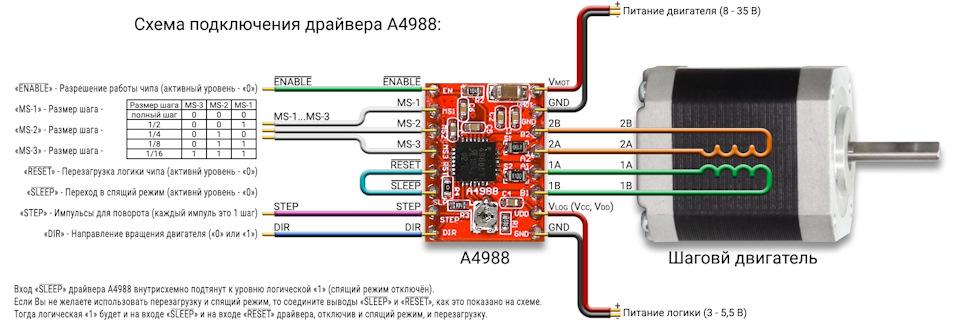

Если посмотрим на колодку драйвера А4988 с другого сайта то все тоже именно так.
И тут так же
И тут
А вот тут все по другому.
Это тот драйвер который я покупал на али, но и те что получил с платой тоже были с такой распиновкой.
Как видите тут идут пины в другом порядке 2B1B1A2A. Т.е. каждая обмотка занимает по два пина справа и слева.
Ну кому придет в голову, что на колодке с драйвером распиновка на мотор может быть другой. Хорошо еще если она снизу подписана. Но на колодках с драйвером TMC2208-v3.0 ничего не подписано. Там нет места для надписей. И как быть простому обывателю?
Самый простой способ пробовать подключать по другому, чем указано в инструкции. Сжечь вы ничего не сожгете, а скорей всего попали именно в такую ситуацию.
Всем спасибо! Ваш Санта!
